DWG电动液压弯管机 （若需要大壁厚，大管径的请选择 WYQ电动液压弯管机 若需要小壁 厚，小管径的请选择 SWG-22B手动弯管机或SWG-25手动弯管机 ）若需要自动液压弯管机，请进入 STYW-60C自动液压弯管机)
一、技术参数
|
型号
|
DWG-2B
|
DWG-3B
|
DWG-4B
|
|
压力(MPA)
|
44
|
59
|
62
|
|
工作行程(MM)
|
250
|
320
|
420
|
|
弯管角度
|
π/2≤α＜π
|
π/2≤α＜π
|
π/2≤α＜π
|
|
曲率半径
|
4D
|
4D
|
4D
|
|
管子外径（直径φ）
壁厚（mm)
|
21.3×2.75 26.7×2.75 33.5×3.25
42 ×3.25 48×3.5 60×3.5
|
21.3×2.75 26.7×2.75 33.5×3.25
42×3.25 48×3.5 60×3.5
75.5×3.75 88.5×4.0
|
21.3×2.75 26.7×2.7533.5×3.25
42×3.25 48×3.5 60×3.5
75.5×3.75 88.5×4.0 108×4.5
|
|
整机重量(KG)
|
82
|
150
|
207
|
|
外形尺寸(MM)
|
76×38×58
|
96×45×54
|
122×44×45
|
|
2. WYQ/STWG电动弯管机（电动液压弯管机）
|
|
WYQ型电动弯管机（电动液压弯管机）是一种新型的弯管等多用工具。它具有结构合理，操作方便，使用安全，装卸快速，一机多用等优点。
|
|
一、WYQ型电动弯管机（电动液压弯管机）技术参数
|
|
参数型号
|
参数型号
|
弯管范围
mm
|
弯曲半径
mm
|
弯管壁厚mm
|
油缸最大推力KN
|
压力
Mpa
|
电压
V
|
|
WYQ-60 2寸
|
STWG-60 2寸
|
22-60
|
4x管径
|
≤12
|
300
|
40
|
380
|
|
WYQ-76 3寸
|
STWG-76 3寸
|
22-76
|
4x管径
|
≤12
|
300
|
40
|
380
|
|
WYQ-108 4寸
|
STWG-108 4寸
|
22-108
|
4x管径
|
≤12
|
300
|
40
|
380
|
|
WYQ-159 6寸
|
STWG-159 6寸
|
76-159
|
4x管径
|
≤12
|
500
|
63
|
380
|
|
WYQB-60 2 寸
|
STWG-60B 2寸
|
22-60
|
6x管径
|
≤12
|
300
|
40
|
380
|
|
WYQB- 76 3 寸
|
STWG-76B 3寸
|
22-76
|
6x管径
|
≤12
|
300
|
40
|
380
|
|
WYQB-108 4寸
|
STWG-108B 4寸
|
22-108
|
6x管径
|
≤12
|
300
|
40
|
380
|
二、 WYQ型电动弯管机（电动液压弯管机）结构及工作原理
由电动油泵（10），高压油管（12），快速接头（13），工作油缸（8），柱塞（7），弯管部件[包括上花板（3），下花板（14），模头（4），辊轴（2）]组成。由电动油泵输出的高压油，经高压油管送入工作油缸内，高压油推动工作油缸内柱塞，产生推力，通过弯管部件弯曲管子 。
三、WYQ型电动弯管机（电动液压弯管机） 用途
弯管机适用于工厂、仓库、码头、建筑、铁路、汽车等按装管道和修理。它除了具有弯管功能外，还能卸下弯管部件（油缸）作为分离式液压起顶机使用。

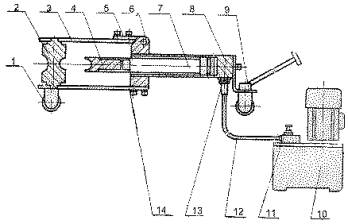

四、WYQ型电动弯管机（电动液压弯管机） 结构图. 弯管性能表
|
|
|
图1.管子弯曲时的应力分析图
|
图2.旋转拉弯成形
|
|
|
|
|
|
图3.芯轴使用时的加工范围
|
五 、WYQ型电动弯管机（电动液压弯管机）使用方法及注意事项
1、WYQ型电动弯管机（电动液压弯管机）使用方法：
（1） 参照电动油泵使用说明书。
（2） 先将工作油缸（8）旋入方档块（6）的内螺纹，使油缸后端装在支架上的车轮向下。
（3） 根据所弯管子的外径选择模头（4），套在柱塞（7）上，将两只辊轴所对应槽向着模头，然后放入相应尺寸的花板（3）孔中，再将上花板盖上，将所弯管子插入槽中，再将高压油管（12）端部的快速接头（13）活动部份向后拉并套在工作油缸（8）的接头上，将电动油泵（10）上的放油螺钉（11）旋紧，即可弯管。弯管完毕，放松放油螺钉，柱塞（7）即自动复位。
2、WYQ型电动弯管机（电动液压弯管机）注意事项：
（1） 参照电动油泵使用说明书。
（2） 在有载荷时切忌将快速接头卸下。
（3） 本机具是用油为介质，必须做好油及本机具的清洁保养工作，以免淤塞或漏油，影响使用效果。
1、车轮 8、油缸
2、辊轴 9、支架
3、上花板 10、电动油泵
4、模头 11、放油螺钉
5、连杆板 12、高压油管
6、方档块 13、快速接头
7、柱塞 14、下花板
|
